Flachablageschrank - Zeichnungsschrank DIN A0

Flachablageschrank - Zeichnungsschrank DIN A0

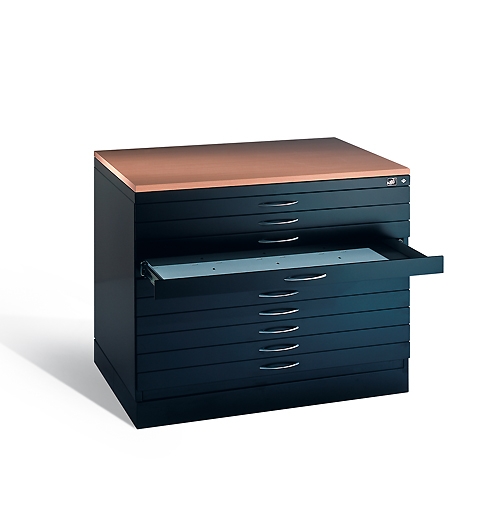

Flachablageschränke bzw. Zeichnungsschrank für Pläne, Poster, Grafische Drucke, Zeichnungen uvm. Dieser Planschrank ist in zwei Höhen lieferbar.

Abmessungen

1. 3 Schubladen* 1 mit normale 2 mit doppelter Blendhöhe 420 x 1350 x 960 (H x B x T)
2. 5 Schubladen mit normaler Blendhöhe  420 x 1 350 x 960 (H x B x T)
3. 5 Schubladen mit doppelter Blendhöhe 760 x 1350 x 960 (H x B x T)
4. 8 Schubladen* 6 mit normaler 2 mit doppelter Blendhöhe 760 x 1100 x 960 (H x B x T)
5. 10 Schubladen mit normaler Blendhöhe 760 x 1350 x 960 (H x B x T)

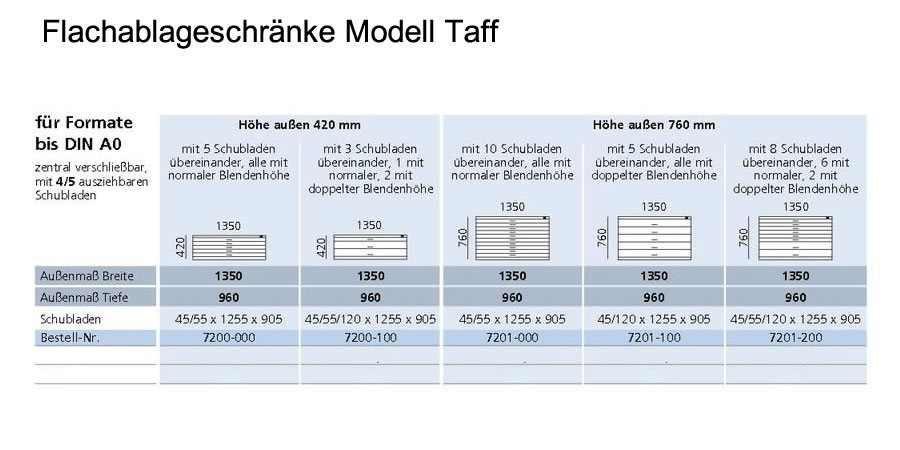

Abmessungen Skizze

• Planschrank DIN A0
• Auszüge vorne mit Niederhalter und hinten mit Deckleiste
• stabile Stahlkonstruktion mit aufschlagenden Schubladenblenden
• durch optionale Sockel und Abdeckplatten gibt es viele Kombinationsmöglichkeiten
• Bügelgriffe elegant und ergonomisch in mattchrom
• Zentralverschluss mit 2 Schlüsseln
• Auszugsperre und serienmäßig Kunststoffgleiter (Fußbodenschutz)
• auf die Schienenführung 10 Jahre Garantie
• Schubladen mit End-Selbst-Einzug (ESE-System), im DIN A1-Format voll ausziehbar

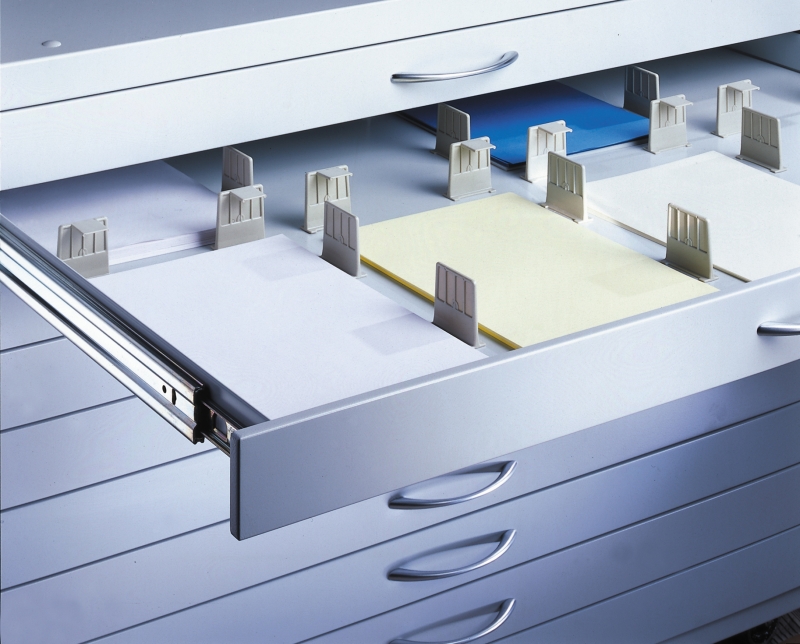

• Schubladenböden gerastert und unterteilbar, dadurch geeignet für unterschiedliche Anwendungen
• Schubladenbelastbarkeit bis 40 kg
• Kippsicherheit bei geöffneter Schublade durch Gegengewicht
• optional: Abdeckplatte 25 x 1350 x 960 mm (H x B x T)
• optional: Sockel vorn ca. 15 mm zurückgesetzt, Farbe wie Korbus  100 x 1350 x 945 mm (H x B x T)
• optional: Untergestell aus Vierkantrohr, Farbe wie Korbus  150 x 1350 x 945 mm (H x B x T)

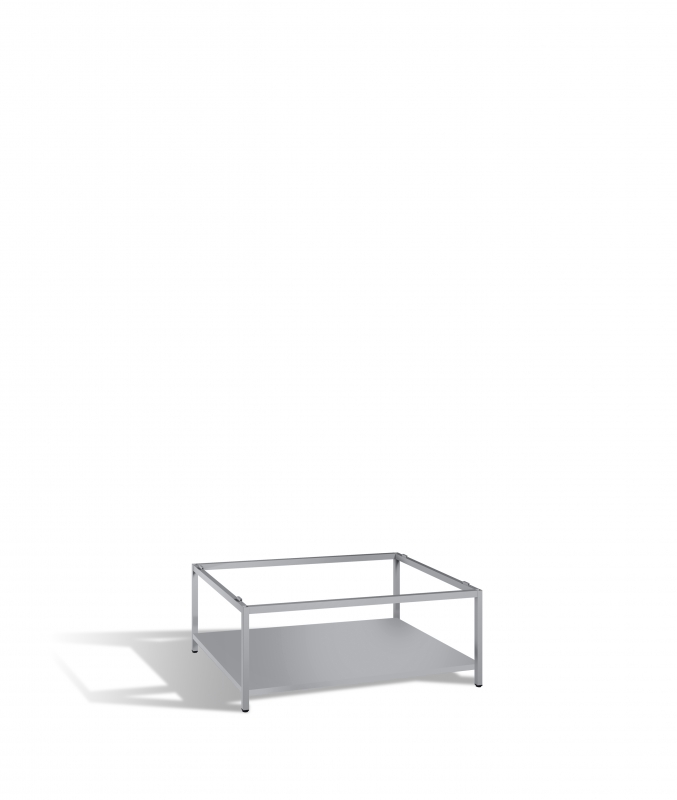

• optional: Untergestell aus Vierkantrohr mit Zwischenboden, Farbe wie Korbus  445 x 1350 x 945 mm (H x B x T)



Erklärung der Innenmaße:
Serienausführung
  45 mm = Höhe der Schubladenwanne
  43 mm = lichte Innenhöhe der Schubladenwanne
  66 mm = Blendenhöhe außen 134 mm = Blendenhöhe außen bei doppelter Blendenhöhe
120 mm = Innenhöhe der Schublade bei doppelter Blendenhöhe

Ausführung bei hoher Schubladenwanne und doppelter Blendenhöhe
100 mm = Höhe der Schubladenwanne
  98 mm = lichte Innenhöhe der Schubladenwanne
134 mm = Blendenhöhe außen
120 mm = Innenhöhe der Schublade

Farbgruppe 0  Korpusfarben / Frontfarben

Farbgruppe I Frontfarben (Aufpreisfrei für Fronten, wenn Korpus Farbgruppe 0)

Dekorfarben (Abdeckplatte)
